產品詳情

一、 產品設計依據標準

制造標準

GB/T16826-2008 《電液伺服萬能試驗機》

GB/T2611—2007 《試驗機通用技術要求》

JJG139—2014 《拉力、壓力和萬能試驗機》

GB/T3722-1992 《液壓式壓力試驗機》

JJG157-2008 《拉力、壓力和萬能材料試驗機檢定要求》

試驗標準

JG/T209-2012   《建筑消能阻尼器》

JT/T 926-2014  《橋梁用黏滯流體阻尼器》

JGJ297-2013?   《建筑消能減震技術規程》

二、產品介紹

該系統是對阻尼器類產品進行最大阻尼力試驗、滯回曲線試驗、快速水平動

態循環試驗的微機控制電液伺服阻尼器試驗系統（軸向型）。

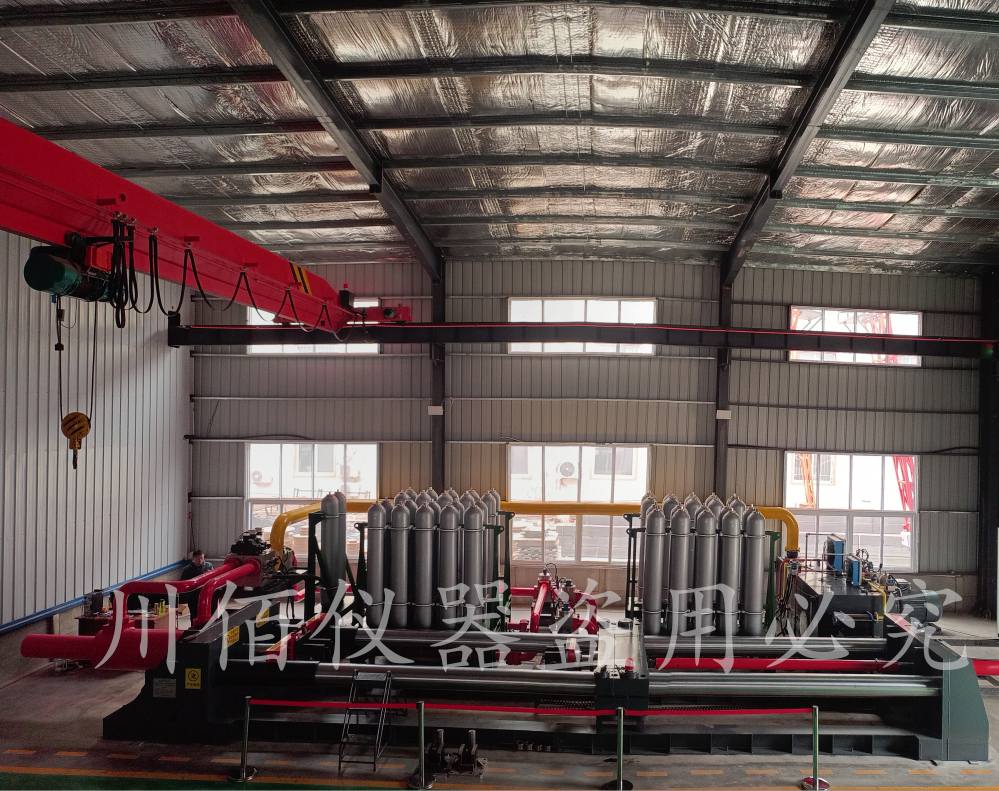

此系統主要由主機框架、2500kN 電液伺服作動器、伺服油源及管路系統、

軟件控制系統、裝夾附具等組成。

該系統以電液伺服控制技術為核心，采用德國 Doli 公司的 EDC 控制系統，

實現力、位移閉環控制。主要用于各類黏滯阻尼器（線性與非線性）的檢驗，滿

足黏滯阻尼器各類動靜態性能測試。

三、主要技術參數

1最大靜載荷±2500kN,最大動載荷±2000kN；

2試驗力測量范圍：2%-100%FS；

3試驗力示值相對誤差：＜±1%；

4作動器最大位移：±500mm；

5位移示值誤差：±0.5%FS；

6試驗空間：0.5-7m（無級調整）；

7加載波形：正弦波、三角波、斜波；

8試驗速度：1000mm/s；

9外形尺寸（長寬高）：約 14000mm×2500mm×1200mm；

10樣品裝卸方式：插拔式鎖緊，便于操作；

11主機框架強度足夠，并能消除間隙對試驗的影響，見后面詳細描述；

12控制系統具有擴展性，可增加控制通道，具有力的超限保護，油源故障報警及緊急停機功能；

13試驗曲線圖及試驗數據采集滿足標準要求，直接生成試驗報告，所做試驗采集的數據精確有效。
